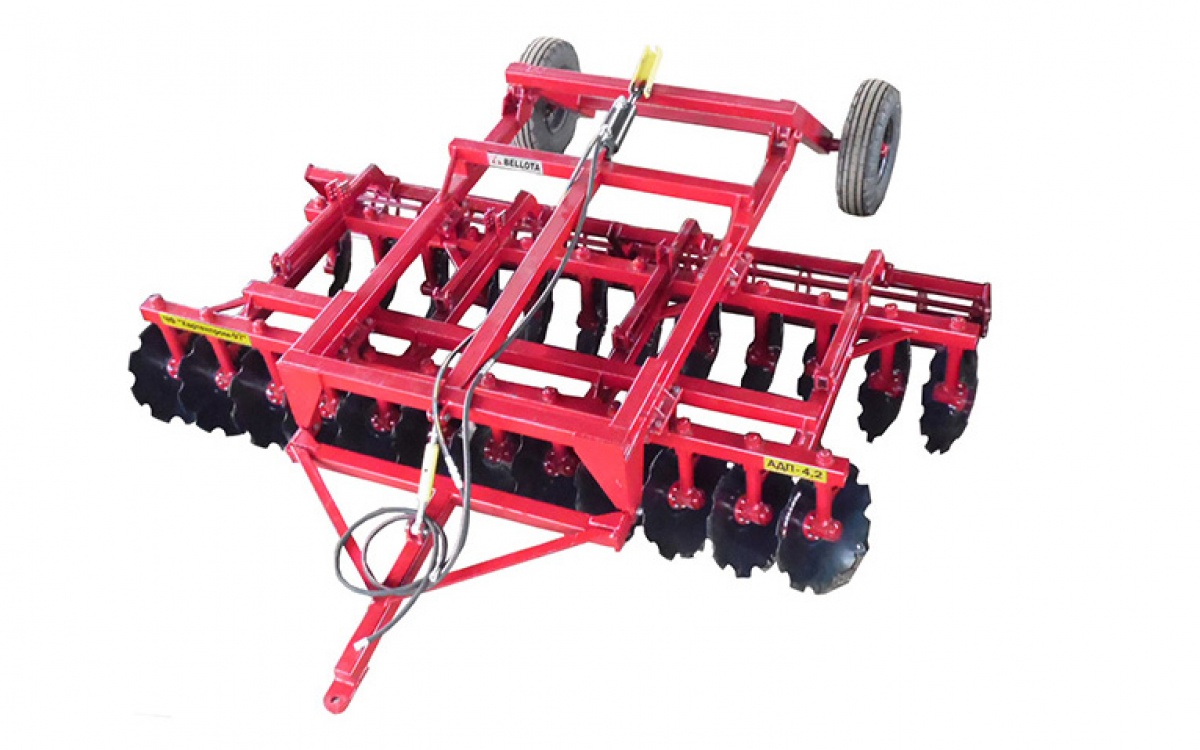

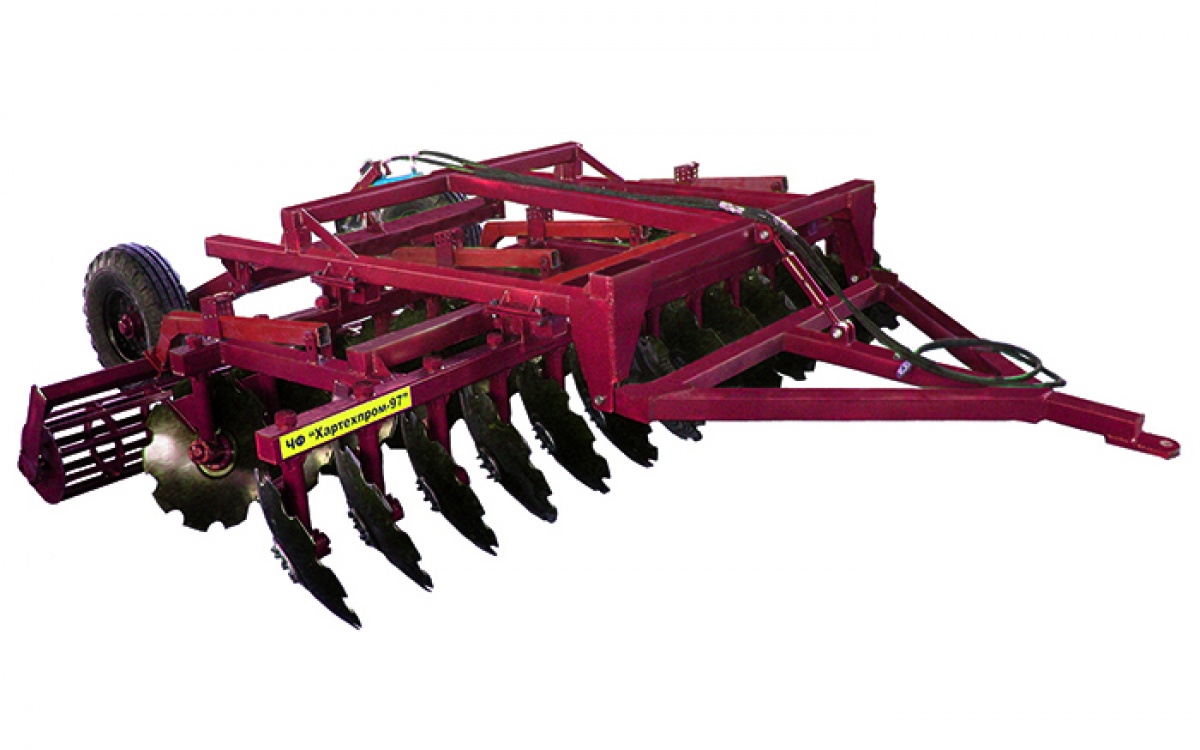

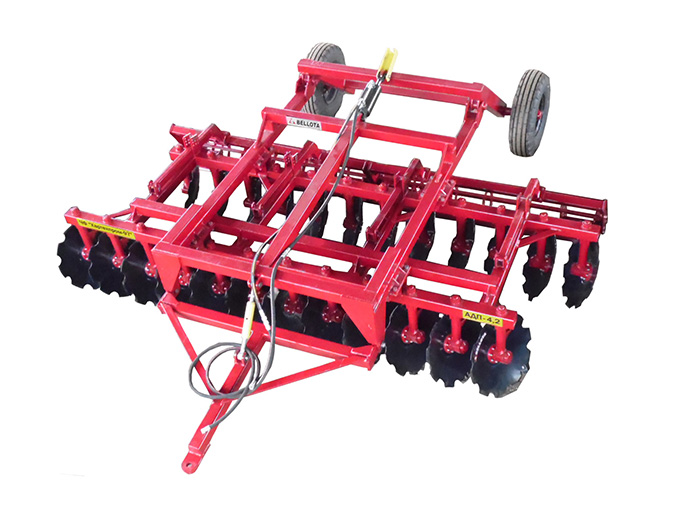

Борона дискова АДП Хартехпром-97


Дискові борони виробляються призначені для основного безполицевого і передпосівного обробітку ґрунту під сільськогосподарські культури, обробітку стерні з подрібненням і оранкою рослинних залишків. Використання шарнірно закріплених на рамі опорних шлейф-котків дає змогу здійснити прикочування оброблюваного ґрунту для збереження вологи. Агрегати виготовляють на основі дворядної рами, робочі органи (вирізні диски Ø 650 мм) встановлено на окремих стійках на відстані 350 мм один від одного.

Для виробництва стійок робочих органів застосовуються безшовні труби таких розмірів:

  • вертикальна частина - зовнішній Ø 73 мм, товщина стінки 14 мм;
  • корпус підшипникового вузла - зовнішній Ø 108 мм, товщина стінки 18 мм.

Підшипниковий вузол стійки робочих органів - найвідповідальніший і високонавантажений орган дискового агрегату. У нашій конструкції використовується суцільно-кована вісь диска збільшеного діаметру, що проходить у процесі виготовлення загартування ТВЧ і алмазне шліфування. Лабіринтове ущільнення пари "вісь диска - корпус підшипникового вузла", використання якісних манжет виробництва фірми "Eriks" Голландія і "глухої" кришки з гумовим ущільненням дає змогу надійно захистити вузол від потрапляння всередину пилу, часток ґрунту тощо. Для комплектації використовуються роликові конічні підшипники 7508 і 7509 виробництва Луцького підшипникового вузла, що входить до складу шведської корпорації SKF, яка гарантує високу якість, що відповідає найвищим світовим стандартам.

Заміна робочих органів (вирізних дисків) проводиться без розбирання підшипникового вузла. Зручне регулювання положення прикочувального котка здійснюється шляхом перестановки пальців у 2-х фіксованих положеннях у передній точці кріплення і в 9-ти фіксованих положеннях у задній точці кріплення опорного котка.

Опціонально (за додаткову плату за попереднім замовленням споживача) на дискові агрегати можуть бути встановлені:

  • вирізні диски Ø 660 мм виробництва Bellota Іспанія, виготовлені з боровмісної сталі, високостійкої до стирання, що мають збільшений у 2-2.5 рази ресурс роботи;
  • необслуговувані підшипникові вузли, які не потребують періодичного регулювання і регулярного змащення
  • прикочувальні котки типу STS (принцип роботи "земля-по-землі") Ø 530 мм (одинарними або тандемними);
  • прикочувальні котки з набірними пружинними сферичними секторами;
  • штригельна (пружинна) борона, що встановлюється на кронштейнах (утримувачах) опорного котка і має незалежне регулювання робочої глибини та кута атаки пружинних зубів;
  • причіпним пристроєм типу CAT.2 (для агрегатування з використанням нижніх тяг навішування трактора).

Технічні характеристики для причіпних агрегатів АДП

Найменування параметра

АДП-2,4

АДП-2,7

АДП-3,1

АДП-3,5

АДП-3,8

АДП-4,2

АДП-4,5

АДП-5,2

Тип агрегату

причіпний

Глибина обробітку ґрунту, см

8,0-18,0

8,0-18,0

8,0-18,0

8,0-18,0

8,0-18,0

8,0-18,0

8,0-18,0

8,0-18,0

Робоча швидкість руху, км/год

8-12

8-12

8-12

8-12

8-12

8-12

8-12

8-12

Транспортна швидкість, км/год, не більше

20

20

20

20

20

20

20

20

Дорожній просвіт, мм, не менше

300

300

300

300

300

300

300

300

Конструктивна ширина захвату, м, не менше ніж

2,4

2,7

3,1

3,5

3,8

4,2

4,5

5,2

Кількість робочих органів, шт.

14

16

18

20

22

24

26

30

Продуктивність за годину основного/експлуатаційного
часу, га/год, не менше

2,0/1,7

2,4/2,1

2,9/2,6

3,3/3,0

3,6/3,3

4,1/3,8

4,4/4,1

5,3/5,0

Маса агрегату, кг, не більше

1250

1470

1640

2100

2200

2500

3000

3400

Потужність трактора, к.с., не менше

80

95

120

135

150

165

180

210

Габаритні розміри в робочому положенні, мм, не більше:

ширина

4600

4600

4600

5100

5100

5100

5100

5100

довжина

2800

3100

3400

3800

4200

4500

4900

5500

висота

1150

1150

1150

1200

1200

1200

1200

1200
