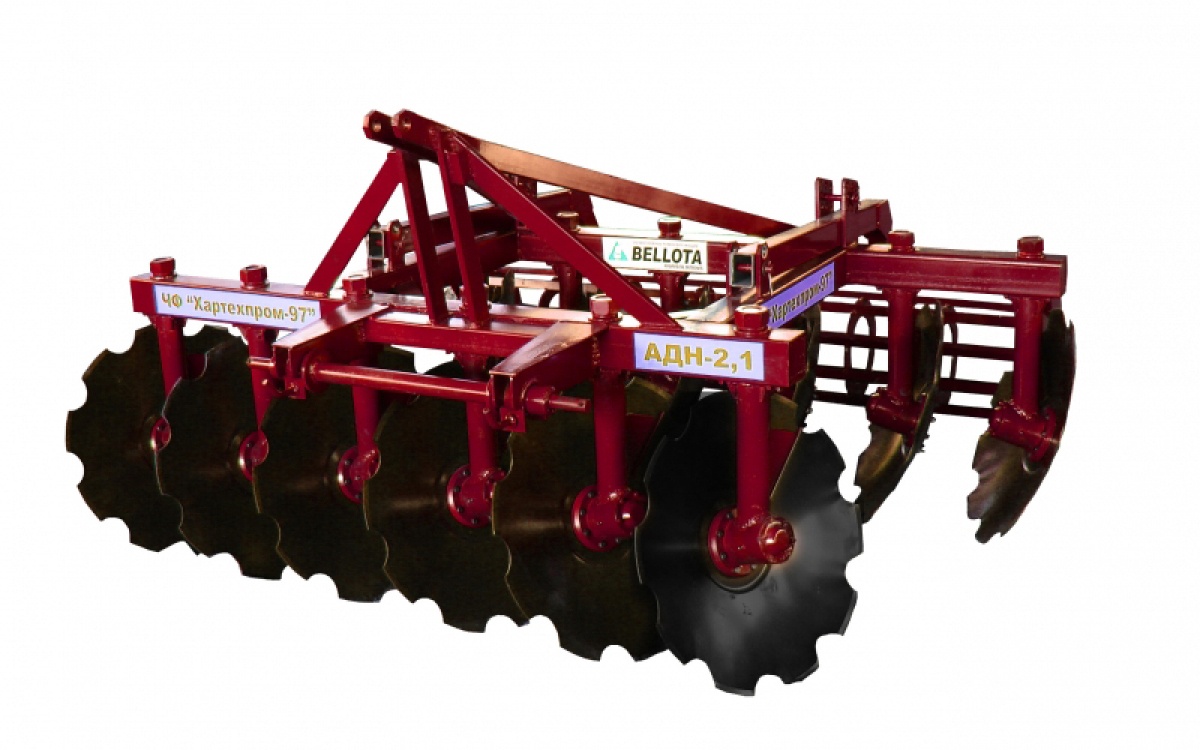

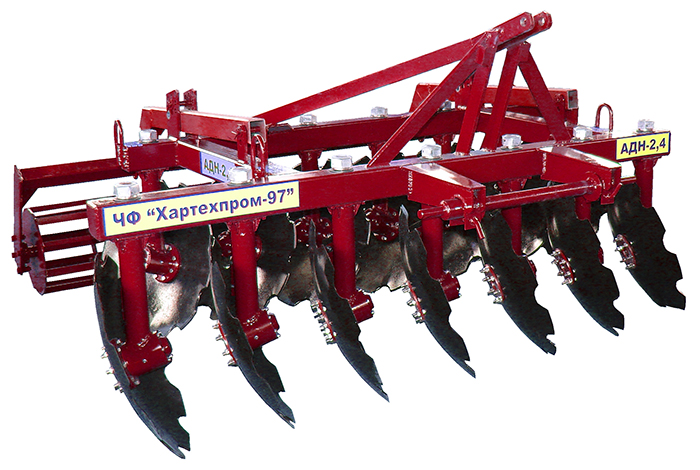

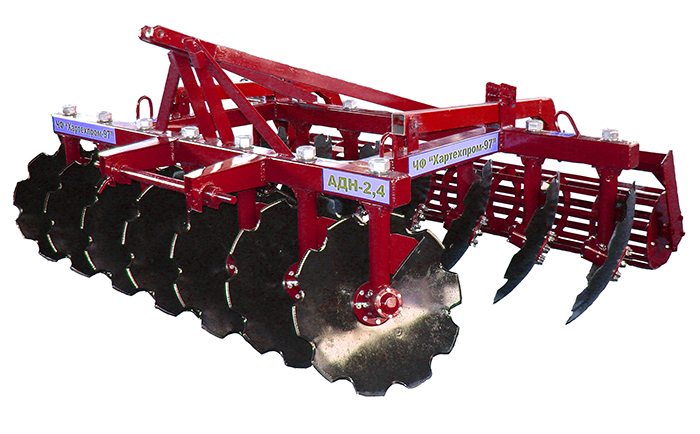

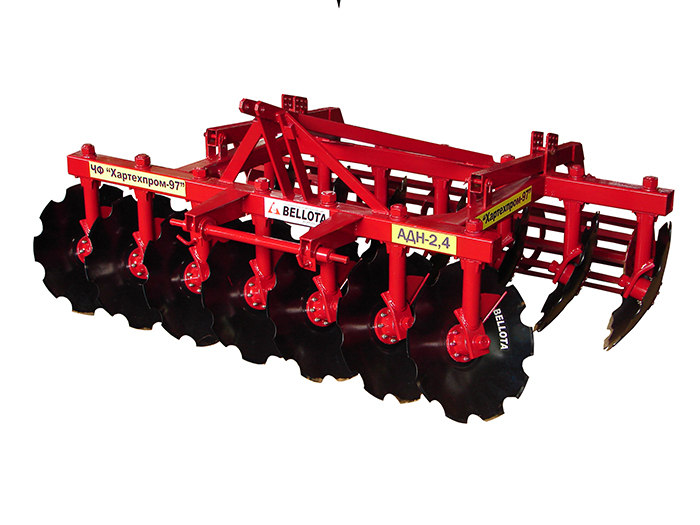

Борона дискова АДН Хартехпром-97


Дискові борони виробляються призначені для основного безполицевого і передпосівного обробітку ґрунту під сільськогосподарські культури, обробітку стерні з подрібненням і оранкою рослинних залишків. Використання шарнірно закріплених на рамі опорних шлейф-котків дає змогу здійснити прикочування оброблюваного ґрунту для збереження вологи. Агрегати виготовляють на основі дворядної рами, робочі органи (вирізні диски Ø 650 мм) встановлено на окремих стійках на відстані 350 мм один від одного.

Для виробництва стійок робочих органів застосовуються безшовні труби таких розмірів:

  • вертикальна частина - зовнішній Ø 73 мм, товщина стінки 14 мм;
  • корпус підшипникового вузла - зовнішній Ø 108 мм, товщина стінки 18 мм.

Підшипниковий вузол стійки робочих органів - найвідповідальніший і високонавантажений орган дискового агрегату. У нашій конструкції використовується суцільно-кована вісь диска збільшеного діаметру, що проходить у процесі виготовлення загартування ТВЧ і алмазне шліфування. Лабіринтове ущільнення пари "вісь диска - корпус підшипникового вузла", використання якісних манжет виробництва фірми "Eriks" Голландія і "глухої" кришки з гумовим ущільненням дає змогу надійно захистити вузол від потрапляння всередину пилу, часток ґрунту тощо. Для комплектації використовуються роликові конічні підшипники 7508 і 7509 виробництва Луцького підшипникового вузла, що входить до складу шведської корпорації SKF, яка гарантує високу якість, що відповідає найвищим світовим стандартам.

Заміна робочих органів (вирізних дисків) проводиться без розбирання підшипникового вузла. Зручне регулювання положення прикочувального котка здійснюється шляхом перестановки пальців у 2-х фіксованих положеннях у передній точці кріплення і в 9-ти фіксованих положеннях у задній точці кріплення опорного котка.

Опціонально (за додаткову плату, за попереднім замовленням споживача) на дискові агрегати можуть бути встановлені:

  • вирізні диски Ø 660 мм виробництва Bellota Іспанія, виготовлені з боровмісної сталі, високостійкої до стирання, що мають збільшений у 2-2.5 рази ресурс роботи;
  • необслуговувані підшипникові вузли, які не потребують періодичного регулювання і регулярного змащення;
  • прикочувальні котки типу STS (принцип роботи "земля-по-землі") Ø 530 мм (одинарними або тандемними);
  • прикочувальні котки з набірними пружинними сферичними секторами;
  • штригельна (пружинна) борона, що встановлюється на кронштейнах (утримувачах) опорного котка та має незалежні регулювання робочої глибини й кута атаки пружинних зубів.

Найменування параметра

АДН-1,8

АДН-2,1

АДН-2,4

АДН-2,7

АДН-3,1

Тип агрегату

навісний

навісний

навісний

навісний

навісний

Глибина обробітку ґрунту, см

8,0-18,0

8,0-18,0

8,0-18,0

8,0-18,0

8,0-18,0

Робоча швидкість руху, км/год

8-12

8-12

8-12

8-12

8-12

Транспортна швидкість, км/год, не більше

20

20

20

20

20

Конструктивна ширина захвату, м, не менше ніж

1,8

2,1

2,4

2,7

3,1

Кількість робочих органів, шт.

10

12

14

16

18

Продуктивність за годину основного/експлуатаційного
часу, га/год, не менше

1,2/0,8

1,5/1,1

1,8/1,3

2,0/1,5

2,3/1,8

Маса агрегату, кг, не більше

630

730

830

930

1100

Потужність трактора, к.с., не менше

40

55

80

100

130

Габаритні розміри в робочому положенні, мм, не більше:

ширина

2100

2450

2800

3150

3500

довжина

2500

2500

2500

2500

2500

висота

1300

1300

1300

1300

1300
