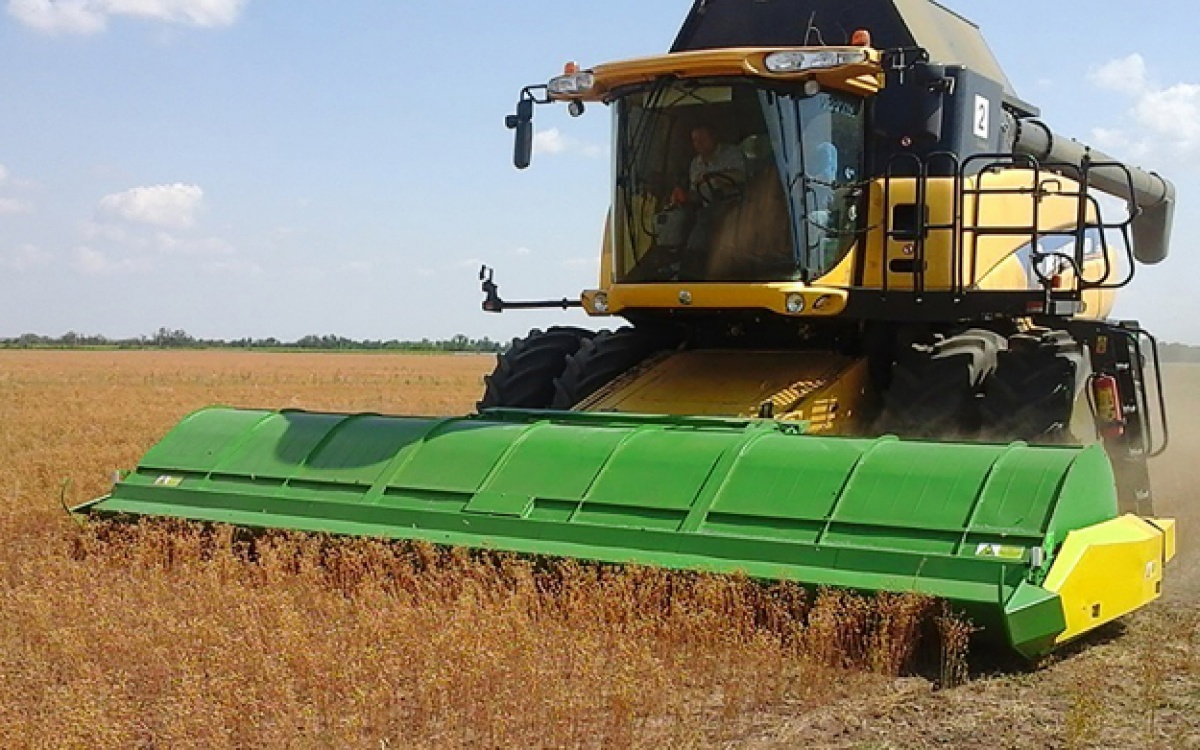

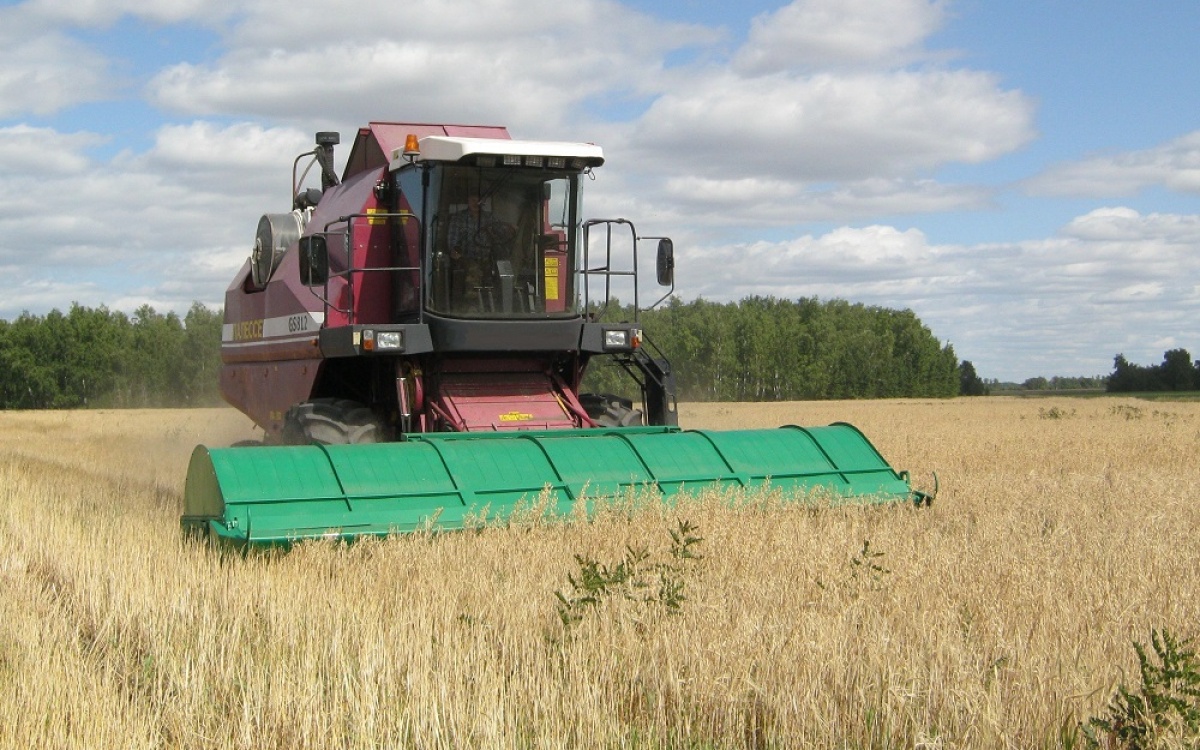

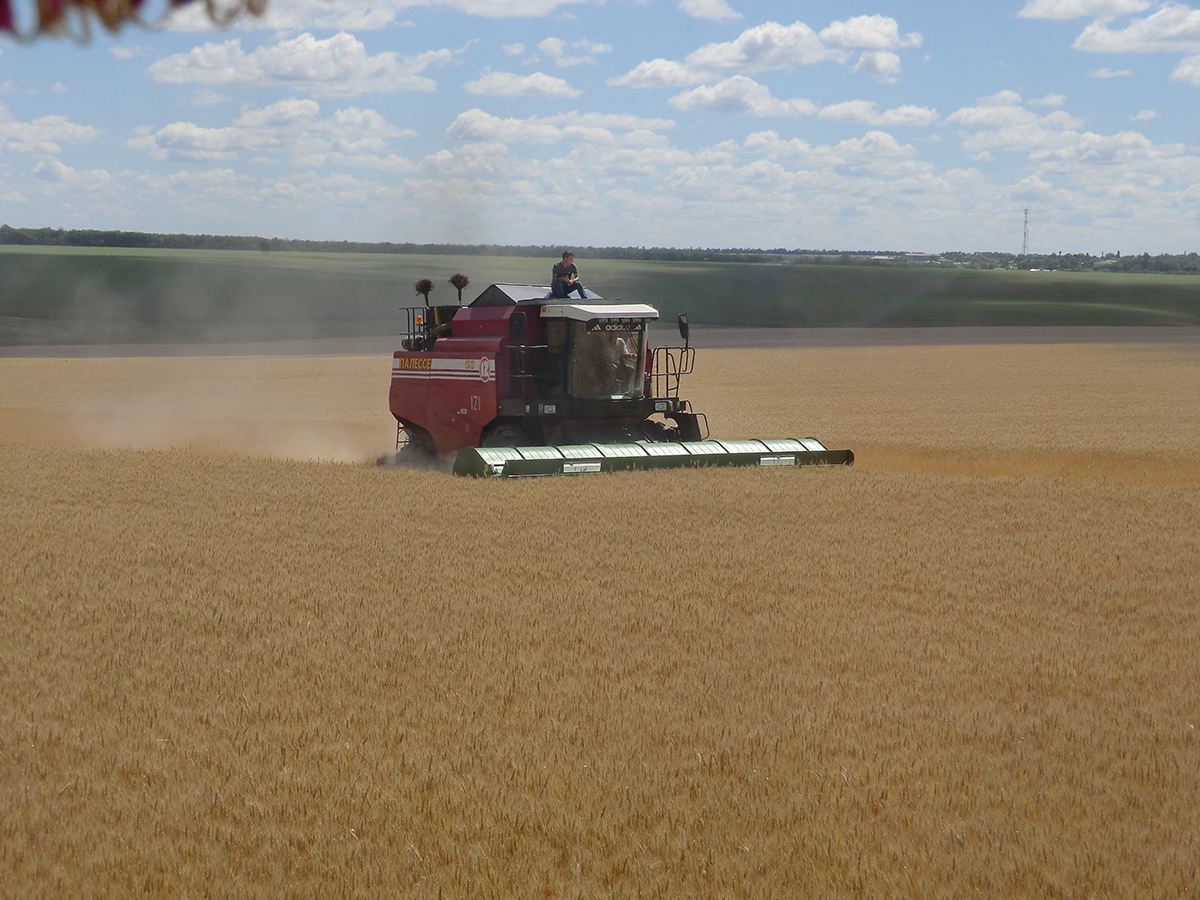

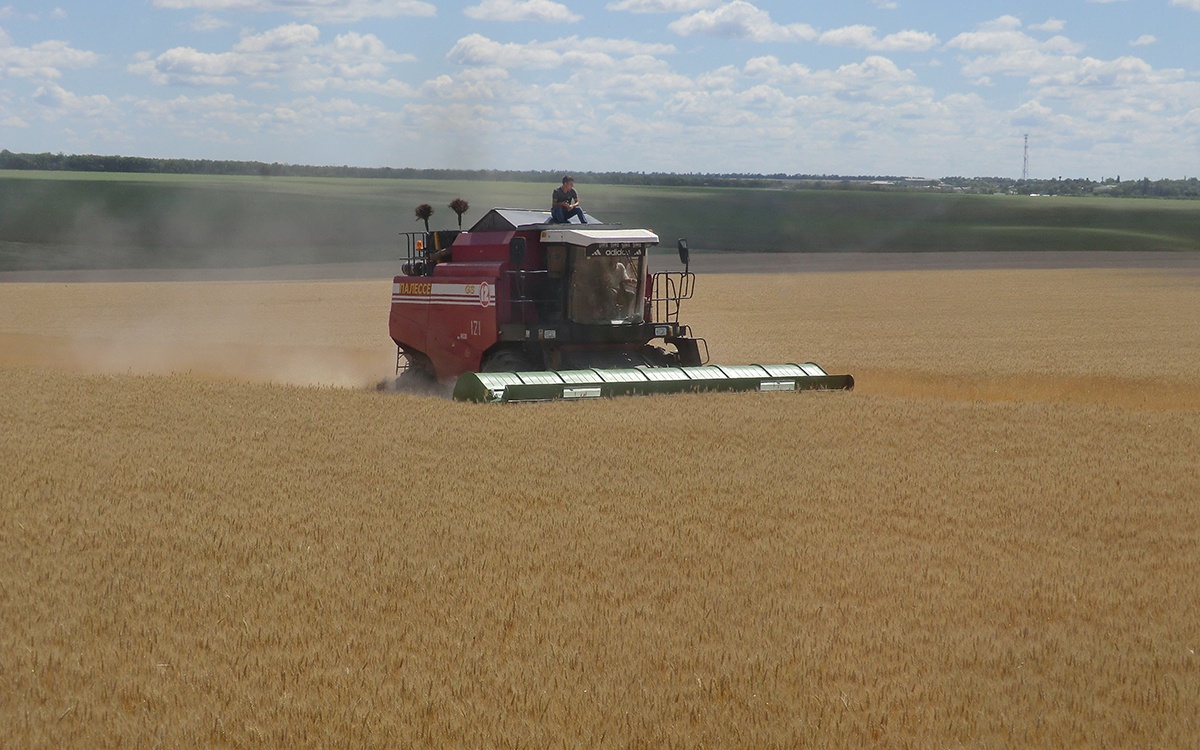

Жатка навісна очесувального типу призначена для збирання всіх колосових і крейдяних зернових культур, насінників кормових і лікувальних трав прямим комбайнуванням.
Види культур, що прибираються
|
Жатка агрегатується з такими комбайнами:
|
|
|---|---|
|
AGCO
|
CHALLENGER 660 / 670 / 680,
LAVERDA 21.50 LXE,
MASSEY FERGUSON 7256 / 7274
|
|
CASE IH
|
CASE 2366 / 2388 / 5130 / 6130 / 7088 / 8120,
FORTSCHRITT E - 517
|
|
CLAAS
|

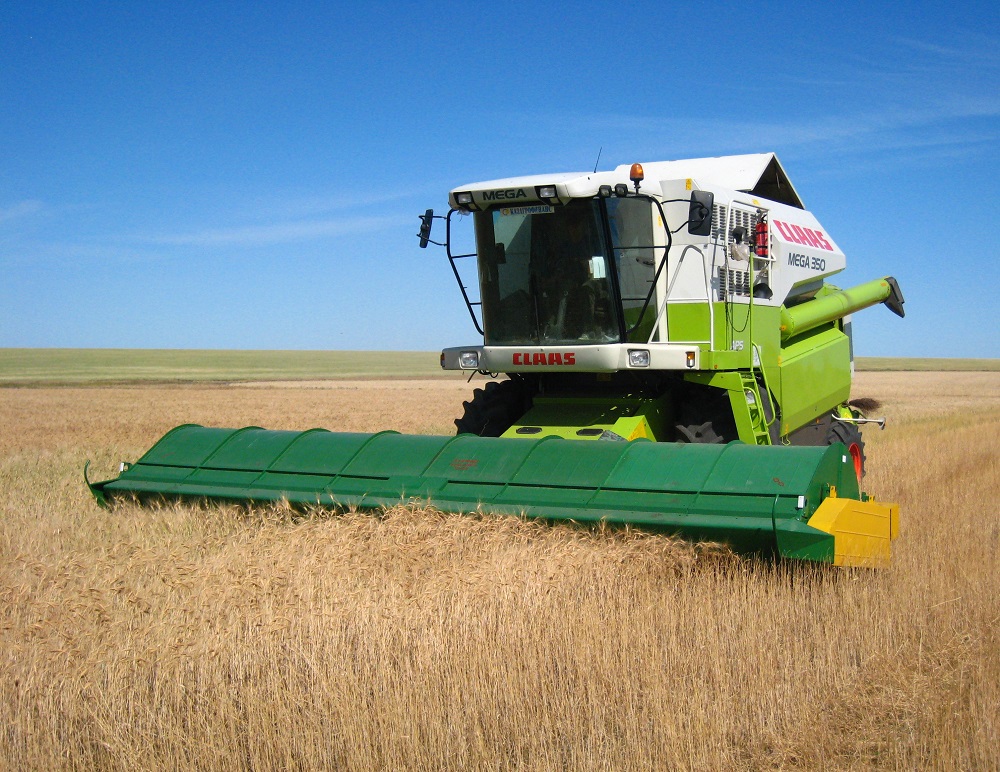

MEDION 310,

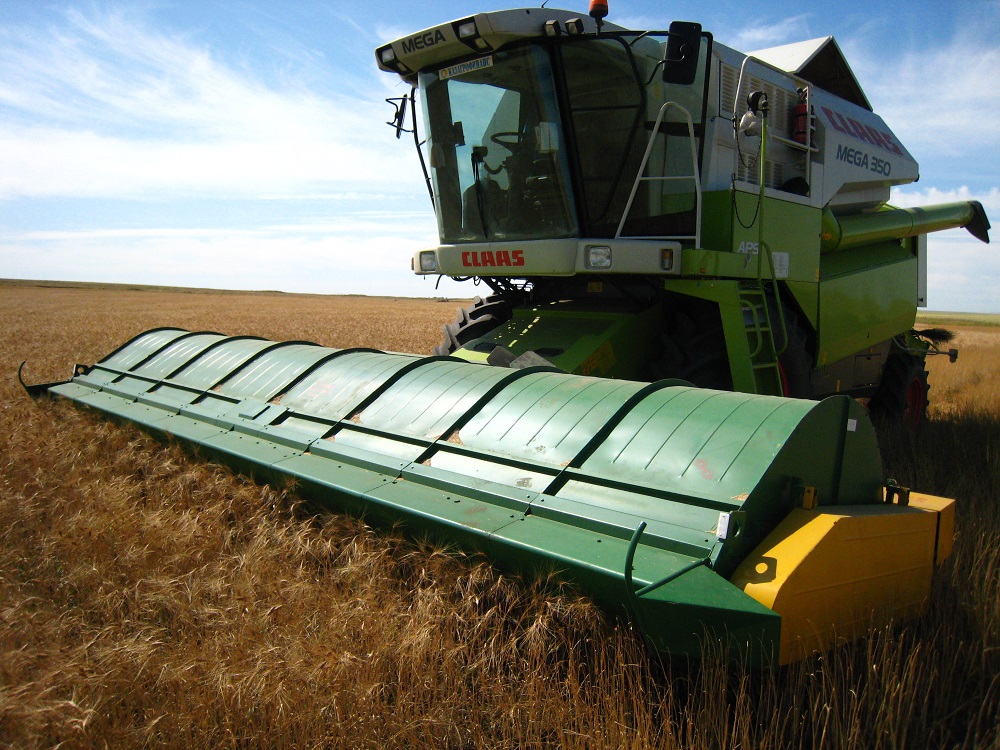

MEGA 350 / 360,
DOMINATOR 204 / 208 / 218,
LEXION 440 / 460 / 480 / 540 / 670,
TUCANO 320 / 330 / 340 / 420 / 430 / 440 / 450 / 580
|
|
DEUTZ-FAHR
|
6095 HTS
|
|
GOMSELMASH
|

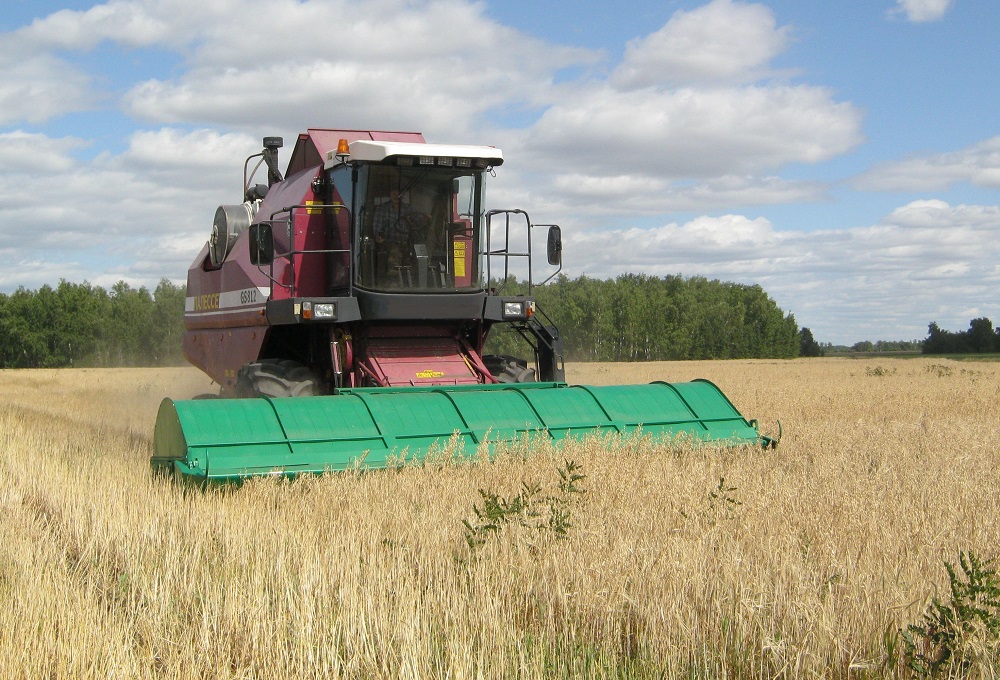

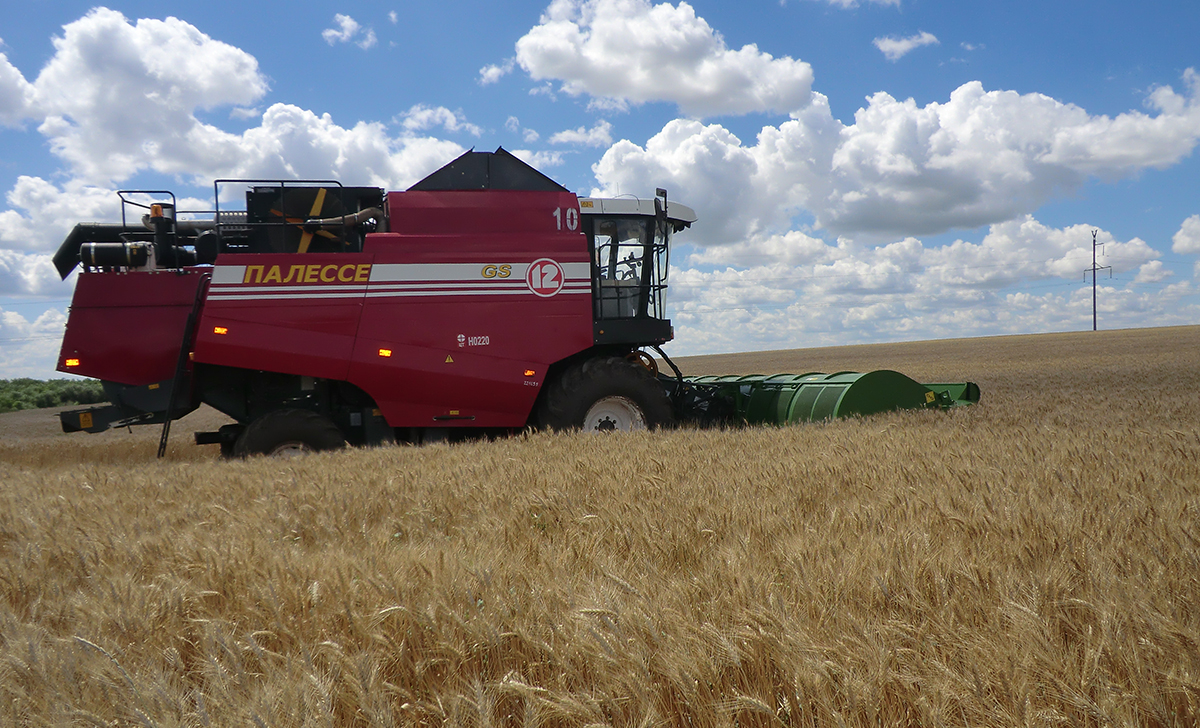

PALESSE GS 10 / GS 12 / GS 812,
ESSIL КЗС - 740
|
|
JOHN DEERE
|
2266 / 9500 / 9560 / 9570 / 9600 / 9650STS / 9660 / 9670 / 9770 / 9870 / 9880STS /
S660 / T660 / Т670 / W650 / W660
|
|
ХЕРСОНСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД
|
Славутич КЗС - 9 - 1,
Скіф - 230 А КЗС - 9 - 2
|
|
КРАСНОЯРСЬКИЙ КОМБАЙНОВИЙ ЗАВОД
|
Єнісей - 1200 / 1200 - 1НМ / 950 / 960
|
|
NEW HOLLAND
|
CS 6090 / CX 6090 / CX 8080 / CX 8.80 / CSX 7050 / CSX 8080 / CX 8.80 / CSX 7050 / CSX 8080 / CX 8.80 / CX 7050 /
CSX 7080 / СR 7.90 / CR 9.80 / CR 9080 / CR 9090 / ТС 5.90
|
|
РОСЦЕЛЬМАШ
|
ACROS - 530 / 550 / 560 / 580 / 585 / 590+ / 595+,
DON 1500 А/B,
NIVA SК - 5М,
TORUM 740 / 750 / 760 / 780,
VECTOR - 410
|
|
SAMPO-ROSENLEW
|
SAMPO 3085L
|
За індивідуальним замовленням можливе агрегатування з комбайнами інших марок.
|
ехнічні характеристики |
|
||
|---|---|---|---|
| Найменування параметра | УАС-5 | УАС-6 | УАС-7 |
| Робоча ширина захвату, м | 5 | 6 | 7 |
| Продуктивність за 1 годину основного часу роботи, га/год | 2,5-3,5 | 3-4 | 3,5-5,0 |
| Робоча швидкість, км/год, не більше | 7 | 8 | 9 |
| Сумарні втрати зерна за жаткою, %, менше ніж | 1,5 | 1,5 | 1,5 |
| Подрібнені зерна, %, менше | 2,0 | 2,0 | 2,0 |
| Зерна (насіння) з мікропошкодженнями, %, менше ніж | 2,0 | 2,0 | 2,0 |
| Чистота бункерного зерна: - при збиранні злакових культур, %, не менше - при збиранні насінників трав, %, не менше |
96,0 65,0 |
96,0 65,0 |
96,0 65,0 |
| Відносне зниження витрати палива під час роботи з комбайном, %, не менше | 40 | 40 | 40 |
| Кількість обслуговуючого персоналу, чол. | 1 | 1 | 1 |
| Габаритні розміри, м - довжина - ширина - висота |
2,5 5,5 1,2 |
2,5 6,5 1,2 |
2,5 7,5 1,2 |
| Маса, кг | 1600 | 2000 | 2400 |
Пристрій
Очісувальна жатка являє собою пристрій, призначений для обмолоту рослин на корені. Вона містить у собі раму, на якій змонтовано передній барабан (бітер-відбивач), барабан, що об чісує, і шнековий транспортер. Обидва барабани оснащені гребінками. Передній барабан призначений для відбиття зерен і транспортування їх у шнекову порожнину.
Очісувальний бара бан виконує функцію безпосереднього вичісування рослин на корені. Обертання обох барабанів назустріч один одному сприяє створенню вакуумного ефекту, необхідного для вирівнювання стебел рослин у зоні вичісування. Шнековий транспортер виконаний у вигляді вала з витками і призначений для транспортування хлібної маси до похилої камери. Він оснащений муфтою граничного моменту, що унеможливлює вихід з ладу всіх механізмів приводу в разі заклинювання шнека. Робоча зона барабанів і шнека закрита кожухами, що запобігають втратам зерна (насіння). Привід робочих органів пристрою для обчісування здійснюється за допомогою карданного вала і ланцюгових передач.
Жатка агрегатується з комбайнами шляхом навішування на похилу камеру комбайна.
Принцип дії
Принцип дії жниварки полягає в обмолоті рослин на корені шляхом їхнього вичісування гребінками, розташованими на барабані жниварки, що вичісує. При цьому стебло рослини захоплюється гребінками і протягується крізь щілину між їхніми зубами, звільняючись від зерна (насіння). Утворена в такий спосіб хлібна маса, що на 80% складається з вільного зерна (насіння), під дією сил інерції та повітряного потоку переміщується до шнекового транспортера і похилою камерою подається в молотарку комбайна для остаточного домолоту та сепарації.
|
Технологічні можливості жниварки "Слов'янка УАС" і класичних жниварок за прямого комбайнування |
||
|---|---|---|
| Технологічна операція | Слов'янка УАС | Класична жатка |
| Збирання прямостоячого хліба нормальної стиглості | Прибирає зі швидкістю руху до 9 км/год | Прибирає зі швидкістю руху до 6 км/год |
| Збирання сильно пониклих хлібів (ячмінь) | Прибирає з допустимими втратами на великих швидкостях руху | Прибирання супроводжується великими втратами у вигляді зрізаних стебел із колоссям |
| Прибирання полеглих хлібів | Збирання можливе. Гребінки жатки дають змогу підняти полеглі хліби. У більшості випадків збирання проходить із допустимими втратами | Збирання супроводжується великими втратами або неможливе. |
| Збирання сильнозасмічених полів | Прибирає з допустимими втратами на великих швидкостях руху | Прибирання прямим комбайнуванням обмежене або неможливе |
| Прибирання насінників трав | Прибирає з допустимими втратами | Прибирає з великими втратами |
|
Переваги очесувальних жаток |
||
|---|---|---|
| Економічні | Експлуатаційні | Технічні |
| Очісувальний принцип роботи жатки дає змогу знизити витрату палива на одну тонну зібраного зерна на 40% і більше | Очісувальні жатки - універсальні. Їх можна застосовувати для збирання багатьох зернових і кормових культур | Простота в управлінні та конструкції |
| Мала кількість швидкозношуваних вузлів і деталей дають змогу звести до мінімуму експлуатаційні витрати | Жниварки вирізняються високою продуктивністю і великою робочою швидкістю, що дає змогу значно скоротити терміни збирання врожаю | Відсутність спеціальних регулювань і налаштувань в експлуатації |
| Висока чистота бункерного зерна знижує витрати на його підробіток | Ефективно прибирають поля з полеглими рослинами | Підвищена довговічність і надійність |
| Жниварки можуть агрегатуватися не тільки з новими, а й з комбайнами, що відпрацювали свій ресурс, підвищуючи їхню продуктивність у 1,5-2 рази | Чинять мінімальний механічний вплив на зерно, що забезпечує низький вміст пошкодженого зерна | |
