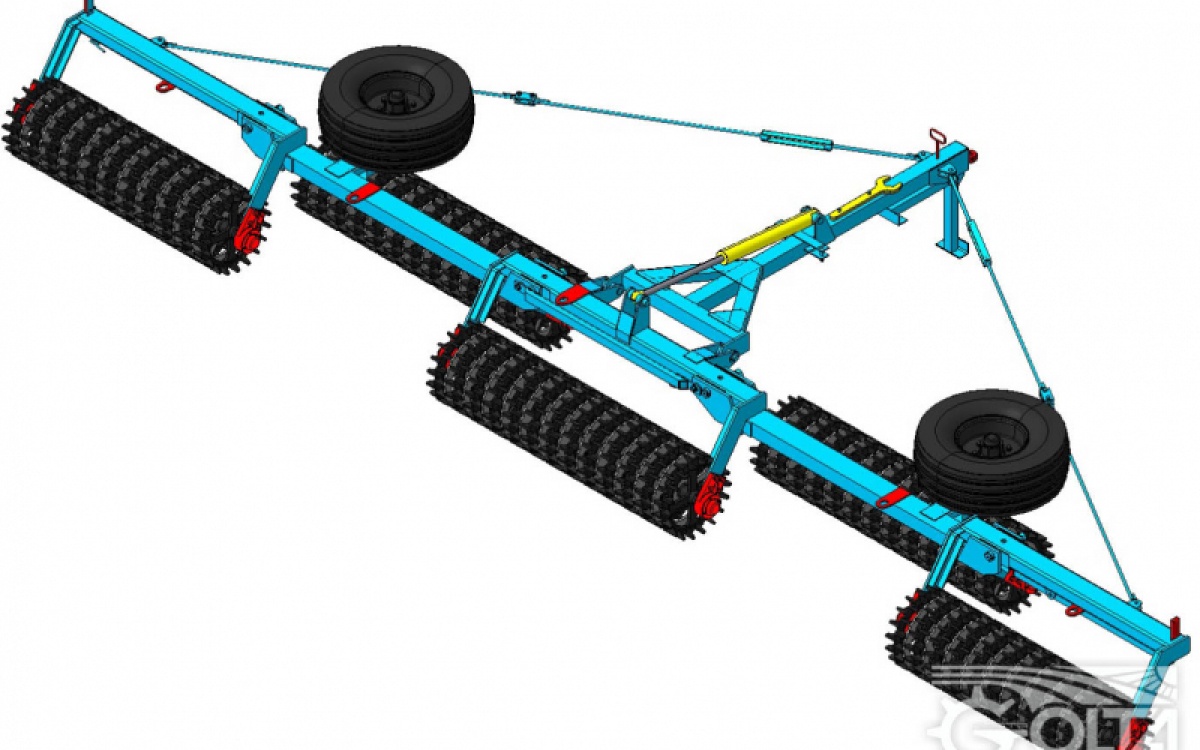

Котки зубчато-шпорові гідрофіковані КЗШ-9,2Г


Застосування поєднання двох робочих органів - диска кільчасто-шпорового і кільця зубчастого КЗК, дало змогу зробити коток універсальним і високоефективним агрегатом за рахунок:

- більш тонкого подрібнення грудок землі. Між кільчасто-шпоровими дисками встановлено кільце зубчасте;

- більш щільного прикочування ґрунту.

- самоочищення робочих органів через коливальний рух кільця зубчастого.

Коток створено на базі конструкції котка КЗК-6П.

Під час виробництва котка було реалізовано конструктивні зміни, спрямовані на підвищення надійності та довговічності:

-застосування кільчасто-шпорових дисків Ф520 мм у поєднанні з кільцями зубчастими КЗК Ф530;

-регулювання осьових зазорів робочих органів без розбирання підшипникового вузла;

-зміцнення рами у високонавантажених вузлах;

-підвищення жорсткості конструкції котка за рахунок розтяжок;

-використання швидкознімних з'єднань;

-застосування вдосконаленої конструкції шарнірного вузла рами.

Технічні характеристики КЗШ-9,2Г КЗШ-9,2Г-01
Ширина захоплення, мм 9200 9200
Продуктивність, га/год 13 до 13 до
Швидкість робоча, км/год 12 до 12 до
Швидкість транспортна, км/год 20 20
Диск кільчасто-шпоровий/Кільце зубчасте, мм Ø520/550 (сталь/чавун) Ø520/550 (чавун)
Діаметр вала, мм 60 60
Маса, кг 3400 3900
Потужність трактора (не менше), к.с. 80 від 80 від
Габаритні розміри
у робочому положенні
Довжина, мм 3580 3580
Ширина, мм 9200 9200
Висота, мм 970 970
у транспортному положенні
Довжина, мм 6480 6480
Ширина, мм 2280 2280
Висота, мм 1500 1500
