Прицепные опрыскиватели TETIS Ельворті-Червона зірка


Первый украинский прицепной опрыскиватель TETIS для точного земледелия.

Благодаря многочисленным функциональным возможностям оснащения опрыскиватель TETIS отвечает высоким требованиям в сферах точного земледелия и современной защиты растений. Прицепной опрыскиватель TETIS с объёмом бака 3 200 литров отличается надежной и удобной в эксплуатации конструкцией. Со штангой из высокопрочных европейских сталей можно реализовать ширину захвата от 18 до 28 м.

ПРЕИМУЩЕСТВА ОПРЫСКИВАТЕЛЯ TETIS

☑ КОНТРОЛЬ НА ВСЕХ ЭТАПАХ

Качество опрыскивания при работе с TETIS контролируется с помощью систем от итальянской фирмы ARAG - от комплектации Standart с простым управлением до комплектации Premium Plus с дистанционным управлением.

☑ ПОФОРСУНОЧНОЕ ВКЛЮЧЕНИЕ

Автоматический пофорсуночный контроль вылива SELETRON, с расстоянием 50 см между форсунками обеспечивает оптимальный режим работы опрыскивателя

☑ ШТАНГА - КАК ПОКАЗАТЕЛЬ КАЧЕСТВА

Штанга изготовлена из легкой высокопрочной стали австрийского производства обеспечивает долговечность конструкции

☑ РАВНОМЕРНАЯ ОБРАБОТКА РАСТЕНИЙ

Использование дополнительной комплектации системы автоматического управления положением штанги BLC - позволяет производить равномерную обработку растений

☑ РАБОТА В ТЯЖЕЛЫХ УСЛОВИЯХ

Для тяжелых условий местности используется система автоматического управления положением штанги BLC с возможностью изменения геометрии штанги

☑ МЕМБРАННО-ПОРШНЕВОЙ НАСОС

Мембранно-поршневой насос с максимальной производительностью до 250 л/мин, позволяет работать на скоростях от 6 - 15 км/час, и увеличивает производительность опрыскивания до 35 га/ч, что на 40% выше по сравнению с конкурентами

☑ МАЛЫЕ ГАБАРИТЫ

Небольшая транспортная высота и малые габариты за счет уникального дизайна бака и конструкции штанги

☑ ПРЕМИКСЕР

Высокопроизводительный премиксер на 30 литров обеспечивает минимальное время на загрузку и однородную смесь раствора

ТРИ УРОВНЯ ТОЧНОГО ЗЕМЛЕДЕЛИЯ НА БАЗЕ ОПРЫСКИВАТЕЛЯ TETIS

Для удобства понимания различий между комплектациями мы ввели понятие уровней точного земледелия для нашего опрыскивателя. Первый уровень – минимальный набор функций, отвечающий требованиям точного земледелия. Второй уровень – средний набор функций и Третий уровень – максимальный набор функций.

BRAVO 400S LT

Standart

Комплектацией Standart с компьютер прямого подключения BRAVO 400S LT, без дополнительного внешнего блока управления (ECU).

BRAVO 400S

Premium

Комплектация Premium с компьютером BRAVO 400S, с поддержкой технологии Seletron - пофорсуночное управление внесением рабочей жидкости.

DELTA 80

Premium Plus

Комплектация Premium Plus самый наполненной по функционалу компьютер DELTA 80 с дисплеем 8,4 дюйма, с возможностью подключения к сети данных 3G.

ISOBUS

Комплектация ISOBUS подразумевает наличие на Вашем тракторе этой системы.

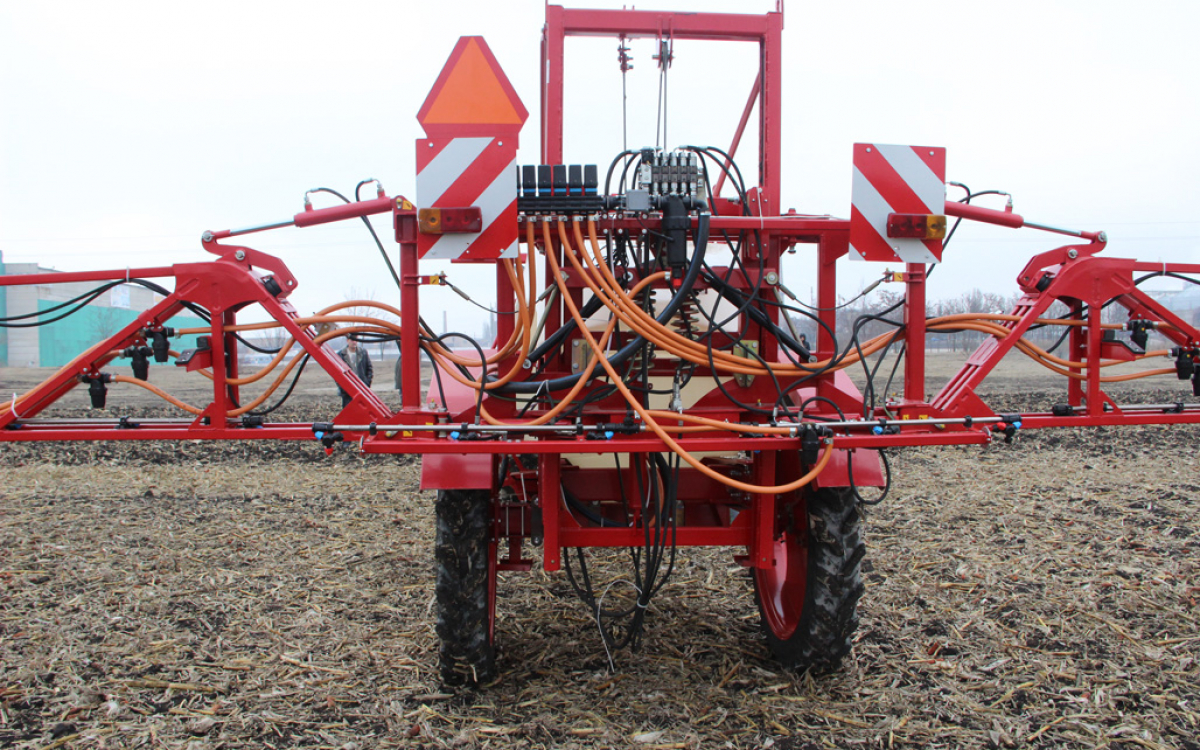

СИСТЕМА ПОДВЕСКИ ШТАНГИ:

  • балансирный механизм стабилизации с гидромеханической системой гашения колебаний.
  • система гашения колебаний удерживает штангу на заданной высоте параллельно земле, что обеспечивает равномерную обработку растений с минимальным повреждением даже при максимальных скоростях.
  • штанги крыльев объемной конструкции длиной от 18 до 28 метров изготовлены из легкой высокопрочной стали производства австрийского концерна Voestalpine (поставляет такую ​​сталь ряда автоконцернов, в т. ч. - BMW).
  • возможность плавно изменять высоту установки штанги от 0,6 до 1,85 метра, даже во время движения.
  • механизм защиты штанги при столкновении с препятствием допускает отклонение штанги до 15˚ в вертикальной плоскости и до 45˚ - в горизонтальной плоскости.
  • после прохождения препятствия штанга возвращается в исходное положение.

СКЛАДЫВАНИЕ

Управление всеми гидравлическими функциями просто и надежно производится посредством терминала из кабины трактора. С помощью многофункционального блока, управление функциями происходит особенно комфортно.

Возможны следующие функции:

Регулировка по высоте, складывание/раскладывание, одностороннее складывание, уменьшение эффективной ширины захвата штанг, регулировка по склону (ручная или автоматическая в зависимости от комплектации).

РАСПЫЛИТЕЛИ И КОММУНИКАЦИИ

Распылители и коммуникации на опрыскивателе TETIS установлены итальянской компании «Arag». В стандартной комплектации опрыскивателя TETIS устанавливаются 3-х ходовые форсунки, имеющие постоянное покрытие при широком изменении диапазона давления. Распылители форсунок имеют постоянный угол распыления 110˚, снижают явление сноса капель при работе под давлением 1 – 1.5 бар, что гарантирует превосходное покрытие. Штампованный корпус форсунки сделан из химически устойчивого материала Delrin®, увеличивает ресурс изделия. Синяя форсунка - расход до 150 л/га – мелкая дисперсия. Красная форсунка - расход до 300 л/га – средняя дисперсия, используемая для работы в жару или ветреную погоду.

ДИФФЕРЕНЦИРОВАННОЕ ВНЕСЕНИЕ НОРМ РАБОЧЕЙ ЖИДКОСТИ

Возможно использовать опрыскиватель с одной форсункой для дифференцированного внесения норм рабочей жидкости с синими форсунками от 80 до 250 л/га при скорости от 8 до 15 км/ч, с красными форсунками от 100 до 340 л/га при скорости от 8 до 15 км/ч.

МЕМБРАННО-ПОРШНЕВОЙ НАСОС

Мембранно-поршневой насос итальянской компании Annovi Reverberi с максимальной производительностью до 250 л/мин, позволяет работать на скоростях от 6 - 15 км в час, и увеличивает производительность опрыскивания до 35 га/ч что на 40% выше по сравнению с конкурентами.

БАК ОПРЫСКИВАТЕЛЯ

Бак опрыскивателя: изготовлен из высокопрочного и стабильного по форме пластика, объёмом 3200 литров; гладкая внутренняя поверхность минимизирует отложение используемых химических средств и способствует быстрой и лёгкой внутренней очистке; форма изготовления бака предотвращает раскачивание жидкости и опрокидывание опрыскивателя; внутри бака установлены специальные мешалки гидравлического типа для поддерживания постоянной концентрации рабочей жидкости и предотвращения вспенивания.

ПРЕМИКСЕР

Премиксер для заливки рабочим объёмом 30 литров с пистолетом для закачки жидкости из канистры может использоваться для приготовления рабочего раствора или заливки концентрата в основной бак. Форсунка для промывки ёмкостей исключает контакт с опасными веществами во время работы, а также позволяет без отходов использовать их содержимое.

БАК ДЛЯ ПРОМЫВКИ

Бак для промывки системы ёмкостью 200 литров, обеспечивает максимальную очистку системы опрыскивателя от рабочей жидкости.

ЗАЩИТА ОТ КАПЕЛЬНЫХ ПРОТЕЧЕК

Защита от капельных протечек. При падении давления менее 0,5 бар на форсунке прекращается подача раствора.

ГИДРОСИСТЕМА (МАСЛО)

  • 5-ходовой распределитель для обеспечения работы 7 гидроцилиндров. При этом на тракторе используется только одна пара выходов;
  • установлен масляный фильтр, который обеспечивает эффективную очистку рабочей жидкости от возможных абразивных загрязнений и обеспечивает стабильную работу гидравлических систем опрыскивателя.

ГИДРОСИСТЕМА (ВОДА)

Возможность самозакачки воды из естественных водоёмов (при наличии удлинительного шланга). Для защиты форсунок от загрязнений в жидкостной системе установлены фильтры:

  • у входа в бочку,
  • перед насосом,
  • после насоса,
  • на каждой из секций,
  • на каждой форсунке.

ТЕЛЕСКОПИЧЕСКАЯ СИСТЕМА

Телескопическая система регулировки ширины колеи от 1400 мм до 2250 мм позволяет регулировать колею опрыскивателя TETIS в соответствии с колеёй трактора и междурядий пропашных культур.

ШИРОКОУГОЛЬНЫЙ КАРДАННЫЙ ВАЛ

Широкоугольный карданный вал BONDIOLI & PAVESI позволяет осуществлять разворот, не выключая вал отбора мощности трактора, что в свою очередь увеличивает надежность карданного соединения и экономит время.

Порошковая покраска

ОСВЕЩЕНИЕ

Для работы в ночное время опрыскиватель оснащен прожекторами.

По желанию возможна установка по-форсуночной подсветки диодами.

Модель агрегата

TETIS 18

TETIS 21

TETIS 24

TETIS 28

Тип агрегата

Полуприцепной

Полуприцепной

Полуприцепной

полуприцепной

Ширина захвата, м

18

21

24

28

Рабочая скорость, км/ч

до 15

до 15

до 15

до 15

Производительность, га/ч

до 35

до 35

до 35

до 35

Количество распылителей, шт.

36

42

48

56

Норма внесения рабочей жидкости, л/га

50 - 300

50 - 300

50 - 300

50 - 300

Ширина колеи колес (регулируемая), м

1.4 - 2.4

1.4 - 2.4

1.4 - 2.4

1.4 - 2.4

Высота установки штанги (регулируемая), м

0.6 - 1.85

0.6 - 1.85

0.6 - 1.85

0.6 - 1.85

Частота вращения вала насоса, об./мин.

540

540

540

540

Рабочее давление, создаваемое насосом, не более, бар

5

5

5

5

Емкость бака химпродуктов, л

3 200

3 200

3 200

3 200

Емкость бака для промывки системы, л

200

200

200

200

Емкость бака для мытья рук, л

15

15

15

15

Тип смешивания

эжекторный гидросмеситель

эжекторный гидросмеситель

эжекторный гидросмеситель

эжекторный гидросмеситель

Дорожный просвет, мм

300

300

300

300

Габаритные размеры, при транспортировке, мм

5 800 х 2 600 х 3 500

5 800 х 2 600 х 3 500

5 800 х 2 600 х 3 500

5 800 х 2 600 х 3 500

Габаритные размеры, в рабочем состоянии, мм

5 800 х 18 000 х 3 300

5 800 х 18 000 х 3 300

5 800 х 18 000 х 3 300

5 800 х 18 000 х 3 300

Агрегатируется с тракторами мощностью, больше, л.с.

80

80

80

80
