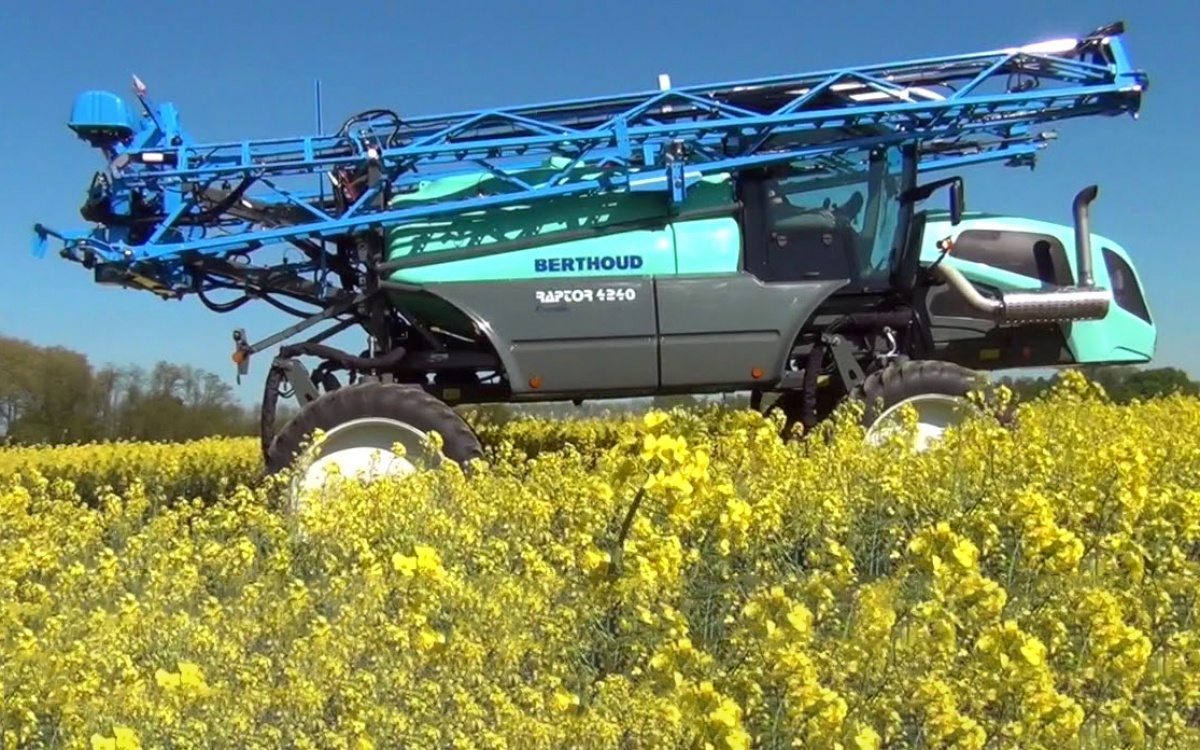

Новинка! Самохідний обприскувач RAPTOR BERTHOUD


Самохідні обприскувачі Berthoud Raptor, розробка фахівців Berthoud ("Берту"), Франція, були представлені на виставці Innovagri у вересні 2008 року в передмісті Парижа.

Висококліренсна конструкція самохідних обприскувачів Berthoud Raptor (1,8 м) з гладкою нижньою поверхнею включає активну повітряну систему підвіски як передньої, так і задньої осі, що гарантує високу стабільність. Виняткова маневреність досягається завдяки трикутній шарнірній конструкції задньої хитної осі.

Кабіна

Простора кабіна, оснащена кондиціонером, забезпечує хорошу оглядовість оператора і комфорт, а розташовані позаду зсувні вхідні двері унеможливлюють проникнення пилу і шуму всередину герметичної кабіни. Пневматичне крісло забезпечує комфорт оператора.

Характеристики:

клімат-контроль;

круїз-контроль HydroPilot;

mp3-радіо;

категорія герметичності CAT4 (фільтрація пилу, аерозолів, випарів).

Двигун

На обприскувачі встановлений надійний і економічний двигун DEUTZ, 6 циліндрів, дизельний, з водним охолодженням і турбонаддувом, COMMON RAIL, потужністю 270 к.с.

Два гідростатичні насоси фірми Rexroth приводять у дію чотири гідромотори, вмонтовані в колеса.

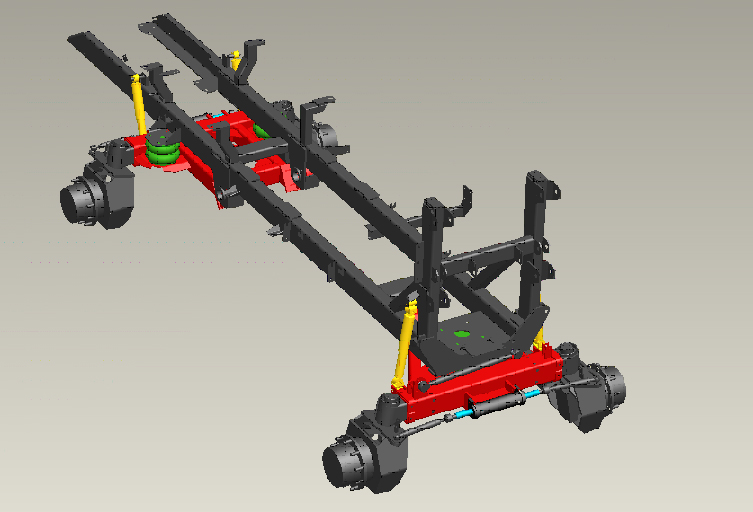

Рама і підвіска

Шасі самохідного обприскувача виготовлено зі сталевих зварних профілів прямокутного перерізу, що забезпечує надійну потужність і комфорт.

Оператор може керувати як двома, так і чотирма колесами, також у його розпорядженні т. зв. управління "крабом".

Насос

Omega 550 л/хв. при 3 бар, двосекційна турбіна. Довговічність, легкість у ремонті. Можливість продовження роботи в разі підтікання ущільнення. Стабільні оберти насоса незалежно від оборотів двигуна від 700 до 2500 об./хв.

Штанга AXIALE

Підвіска штанги маятниково-осьового типу. Вісь штанги по центру ваги. Наявність сайлент-блоків. Штанга завжди горизонтальна до осі обприскувача (до поверхні). Конструкція у вигляді ферми, по всій довжині. Форсунки захищені фермою. Наявність регулювальних клапанів для потоку масла. Запобіжний шарнір на кінці штанги. Чотирипозиційні форсунки револьверного типу Quadrix.

Комп'ютер EC TRONIС

Швидка реакція, повний поворот клапана менш ніж за 3 сек. Простота використання. Три рівні програмування (захист від випадкових помилок). Може працювати з системами точного землеробства виробництва Trimble та ін.

Один монітор для всіх параметрів шасі: оберти двигуна, робоча швидкість, передача, пальне в баку, кут нахилу, варіант руху, Колія, кліренс тощо.

Модель

Raptor 3240 R

Raptor 4240 R

Raptor 4240 HVH

Raptor 5240 R

Двигун

DEUTZ Common Rail, Tier 3a

DEUTZ Common Rail, Tier 3a

DEUTZ Common Rail, Tier 3a

DEUTZ Common Rail, Tier 3a

Потужність, к. с.

200

270

270

270

Кількість циліндрів

6

6

6

6

Привід

Гідростатика 4×4

Гідростатика 4×4

Гідростатика 4×4

Гідростатика 4×4

Транспортна швидкість, км/год

40

40

40

40

Робоча швидкість, км/год

18 и 25

18 и 25

18 и 25

18 и 25

Управління

2 або 4 колеса

(транспортний, "крабом", універсальний вид)

2 або 4 колеса

(транспортний, "крабом", універсальний вид)

2 або 4 колеса

(транспортний, "крабом", універсальний вид)

2 або 4 колеса

(транспортний, "крабом", універсальний вид)

Бак для палива, л

360

360

360

360

Бак для масла, л

110

110

110

110

Ширина колії, м

2,50-3,05

2,50-3,05

2,80-3,50

2,80-3,50

Кліренс, м

1,8

1,6

1,25 - 1,80 (гідравлічно змінюваний)

1,6

Гальмівна система

Статичні та динамічні

Статичні та динамічні

Статичні та динамічні

Статичні та динамічні

Об'єм основного бака, л

3240

4200

4200

5200

Об'єм бака для промивання, л

445

450

450

450

Завантажувальний бункер для хімікатів, л

25

25

25

25

Рукомийник, л

18

18

18

18

Насос відцентровий

OMEGA, двосекційна турбіна, 550 л/хв. при 3 бар

OMEGA, двосекційна турбіна, 550 л/хв. при 3 бар

OMEGA, двосекційна турбіна, 550 л/хв. при 3 бар

OMEGA, двосекційна турбіна, 550 л/хв. при 3 бар

Контрольний комп'ютер

EC TRONIС

EC TRONIС

EC TRONIС

EC TRONIС

Довжина штанги, м

30,

10 секцій

30,

10 секцій

30,

10 секцій

36,

12 секцій

Тримачі форсунок

4-позиційні Quadrix

Кабіна

Панорамний огляд,

сидіння, що обертається на 20°,

MP3, радіо,

бічні дзеркала з електроприводом і підігрівом,

вугільний фільтр, клімат-контроль
